Котельная автоматика. Блоки управления котлами.


Блок управления котлом БУК-МП-01 Блок снят c производства. Возможна замена на БУК-МП-11 без перемонтажа.

     Блок управления БУК-МП-01 имеет различные модификации и предназначен для автоматического управления водогрейным котлом или печью, работающих на газообразном или жидком топливе низкого или среднего давления в соответствии с действующими нормативными документами.. Блок имеет два канала измерения и регулирования.
       - БУК-МП-01;
       - БУК-МП-01(ж/т) - Жидкое топливо;
       - БУК-МП-01(АПНД, ж/т) - Для горелок АПНД на жидком топливе;

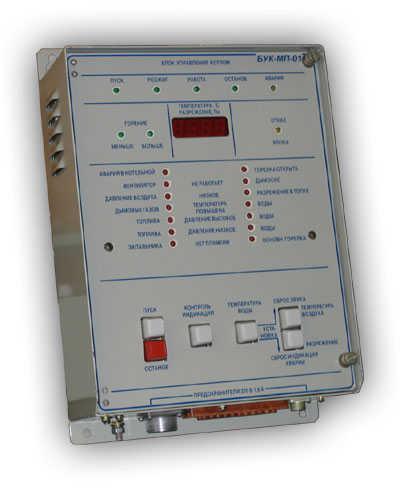

Блок управления котлом - БУК-МП-01
Габаритные размеры: 340 x 230 x 120 (мм)
Масса: не более 4 (кг)
Питание: ~220/380В +/-20%, 50Гц

Функциональные возможности:

  • контроль герметичности клапанов;
  • автоматический пуск и останов котла в соответствии с выбранным алгоритмом работы;
  • измерение температуры наружного воздуха;
  • автоматическое регулирование мощности горелки по отопительному графику или по заданной температуре теплоносителя;
  • измерение и автоматическое регулирование разрежения в топке;
  • автоматический останов котла при повышении температуры воды до заданного верхнего уровня и последующий автоматический пуск при понижении температуры до нижнего уровня;
  • режим "день-ночь" (снижение температуры теплоносителя в ночное время суток);
  • световая и звуковая сигнализация, аварийный останов котла;
  • возможность ручного управления исполнительными механизмами от выносного пульта;
  • модификация блока по требованию заказчика (подробнее);


Блок управления котлом БУК-МП-01

     Предназначен для автоматического управления водогрейным котлом или печью, работающих на газообразном топливе низкого или среднего давления.
     Блок имеет два канала измерения и регулирования:
     - температуры воды на выходе из котла или материала в печи;
     - разрежения в топке.

 Руководство по эксплуатации (РЭ) для БУК-МП-01(pdf, 271 КБ)

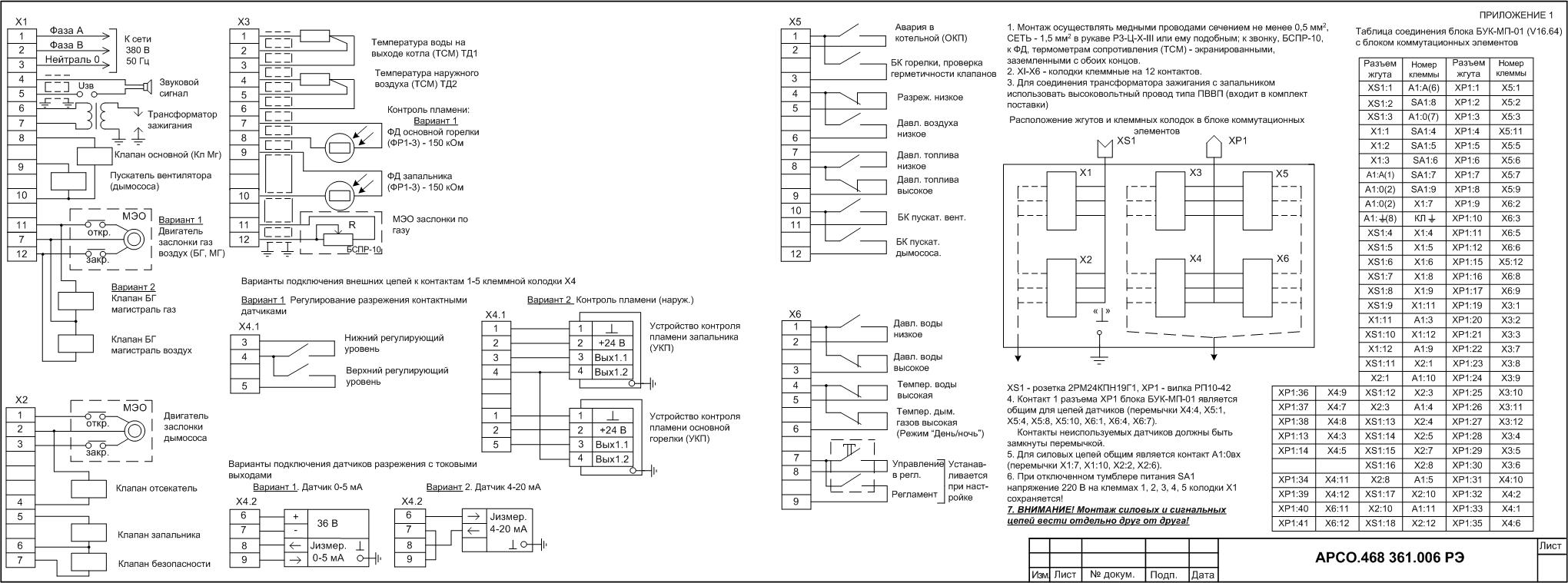

 Приложение 1 к РЭ БУК-МП-01 (схема соединения) (jpg, 279 КБ)

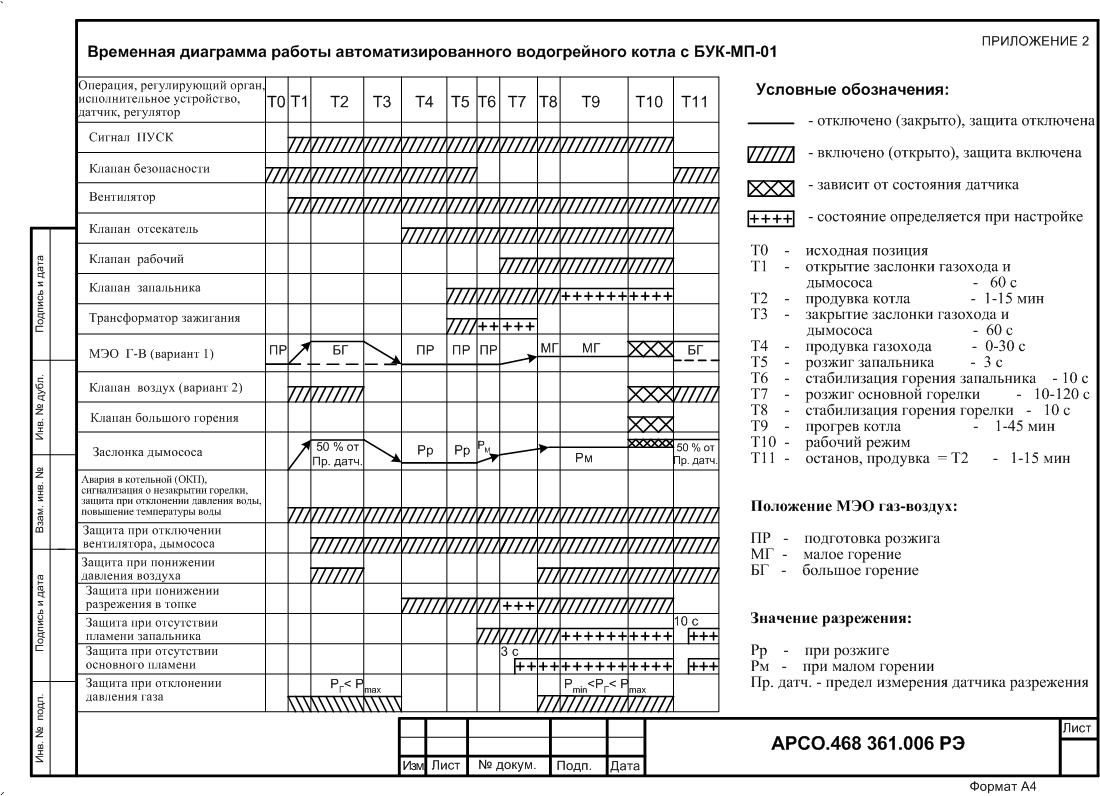

 Приложение 2 к РЭ БУК-МП-01 (временная диаграмма)(jpg, 184 КБ)
 Скачать всю документацию на БУК-МП-01(zip, 651 КБ)

Блок управления котлом БУК-МП-01 (ж/т)

     Предназначен для автоматического управления водогрейным котлом, работающих на житком топливе низкого или среднего давления.
     Блок имеет два канала измерения и регулирования:
     - температуры воды на выходе из котла;
     - разрежения в топке.

 Руководство по эксплуатации (РЭ) для БУК-МП-01(ж/т)(pdf, 246 КБ)

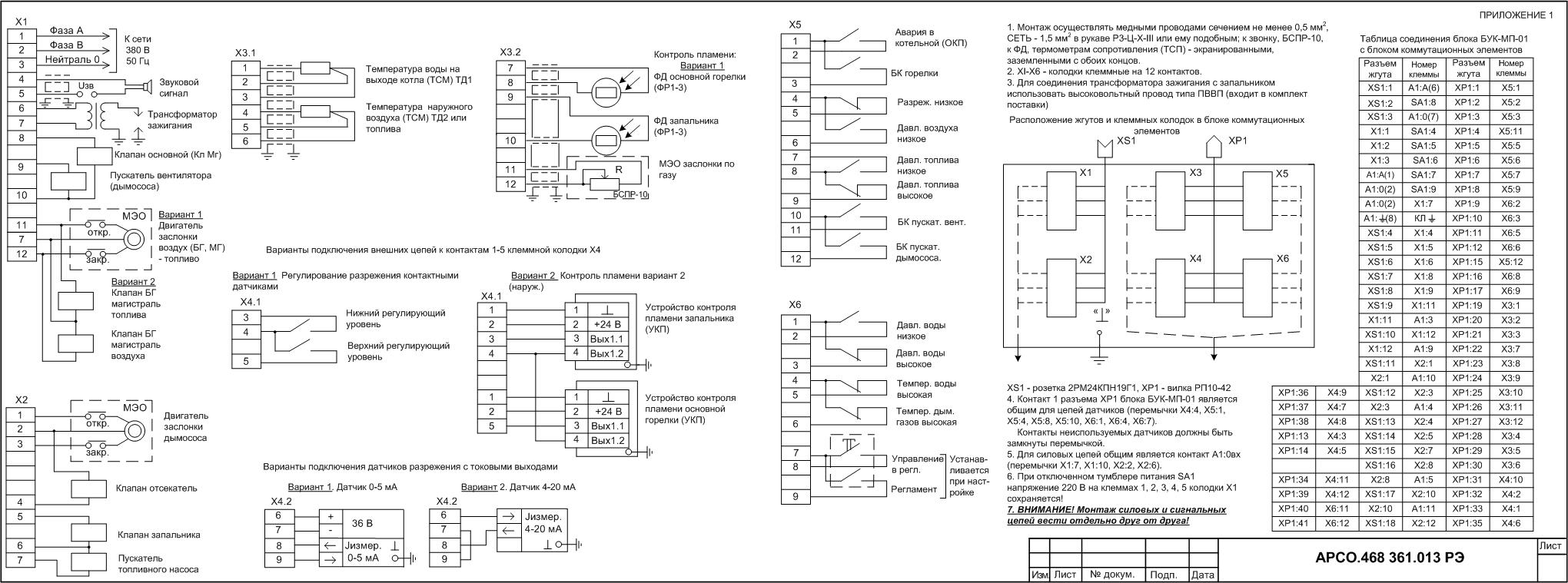

 Приложение 1 к РЭ БУК-МП-01(ж/т) (схема соединения)(jpg, 280 КБ)

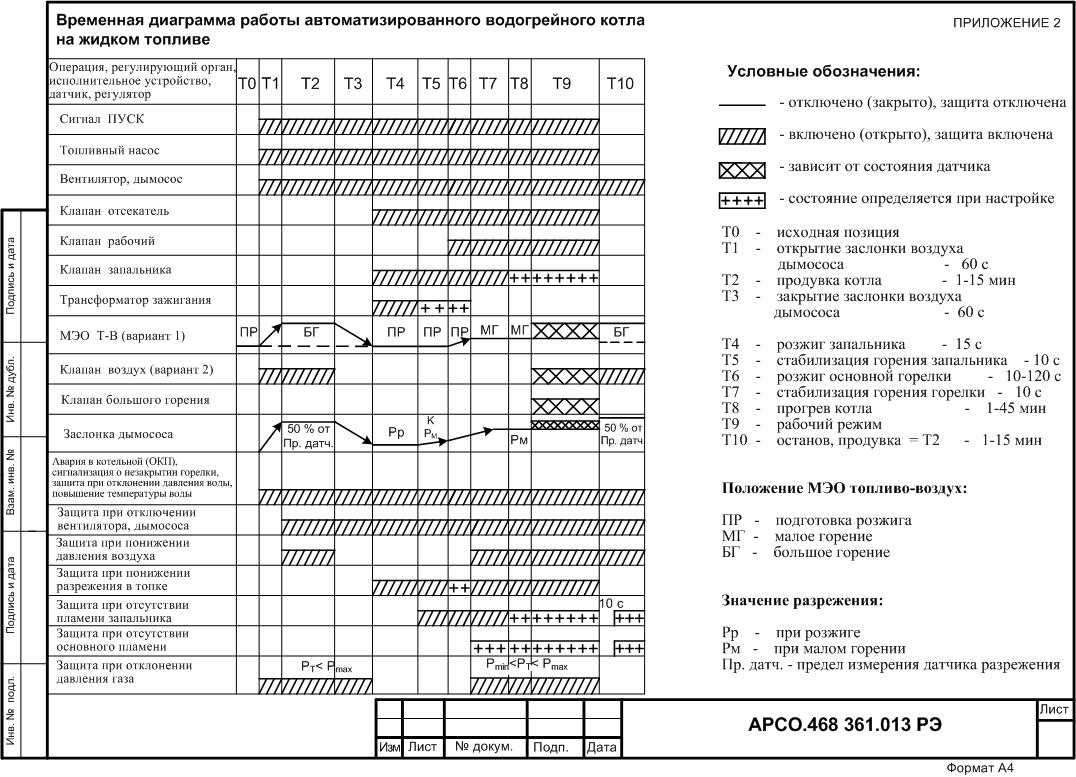

 Приложение 2 к РЭ БУК-МП-01(ж/т) (временная диаграмма)(jpg, 181 КБ)
 Скачать всю документацию на БУК-МП-01(ж/т)(zip, 632 КБ)

Блок управления котлом БУК-МП-01 (АПНД, ж/т)

     Предназначен для автоматического управления водогрейным котлом, работающих на жидком топливе низкого или среднего давления. В блоке управления заложен алгоритм регулирования горелкой АПНД.
     Блок имеет два канала измерения и регулирования:
     - температуры воды на выходе из котла или материала в печи;
     - разрежения в топке.

 Руководство по эксплуатации (РЭ) для БУК-МП-01(АПНД, ж/т)(pdf, 261 КБ)
 Приложение 1 к РЭ БУК-МП-01(АПНД, ж/т) (схема соединения)(jpg, 279 КБ)

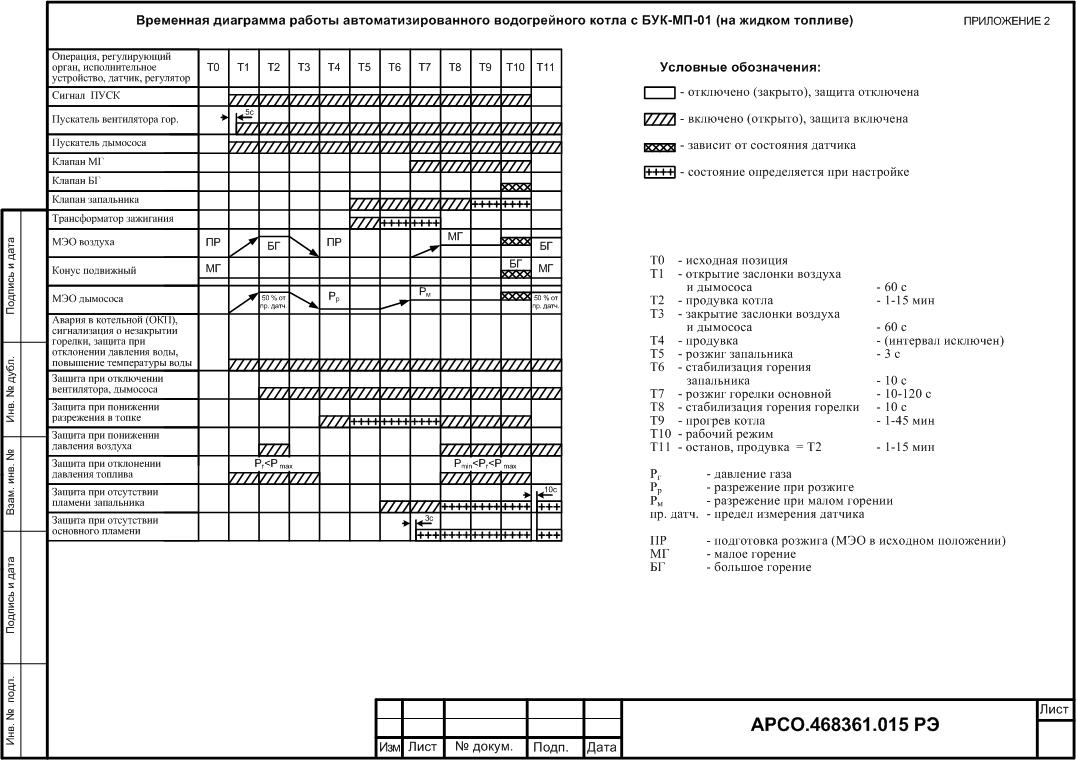

 Приложение 2 к РЭ БУК-МП-01(АПНД, ж/т) (временная диаграмма)(jpg, 141 КБ)
 Скачать всю документацию на БУК-МП-01(АПНД, ж/т)(zip, 601 КБ)

По заявке покупателя в комплект поставки могут входить:

  • блок коммутационных элементов БКЭ (коробка распределительная);
  • устройство контроля пламени (на основе фоторезистора, контрольного электрода или ультрафиолетового датчика);
  • высоковольтное устройство розжига;
  • датчики напора;
  • датчики тяги;
  • термодатчики;
  • фотодатчики;
  • манометры;
  • пульт ручного управления МЭО топлива, разрежения;
  • стенд для проверки блока БУК-МП-01.
