Датчики давления.

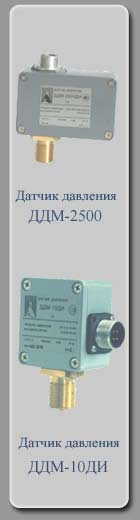

Датчик давления ДДМ.
|
Предназначен для непрерывного преобразования значений избыточного (ДДМ-ДИ) давления, избыточного давления и разрежения (ДДМ-ДИВ)
в стандартный токовый сигнал 4-20мА и 0-5мА; использования в систем автоматического контроля, регулирования и управления технологическими процессами
теплоэнергетике, системах вентиляции и других отраслях
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Предел допустимой основной погрешности | ±1% |
Напряжение питания:
переменный ток
постоянный ток |
36/24 ± 1 В
24 ± 3 В |
Нагрузочное сопротивление датчика с выходным сигналом (4-20)мА:
при питании постоянным током напряжением 36В
при питании постоянным током напряжением 24В или
переменным током напряжением 24В (трансформатор)
|
0 – 1000 Ом
0 – 500 Ом |
| Нагрузочное сопротивление датчика с выходным сигналом (0-5)мА: | 0 – 2500 Ом |
| Температура окружающей среды: | от +5 до +55 °С |
Дополнительная температурная погрешность на каждые 10°С
изменения температуры в пределах рабочего диапазона, не более | 0,5% |
| Потребляемая мощность, не более: | 1,5 Вт |
| Степень защиты: | IP54 |
| Габаритные размеры: длина х ширина х высота | 108х58х41 мм |
| Масса, не более: | 0,6 кг |
- Многодиапазонность - каждая модель датчика имеет четыре диапазона измерения и два диапазона
значений выходного сигнала (4-20 мА и 0-5 мА). Потребитель имеет возможность переключения на выбранный диапазон.
- Отсутствие дополнительной калибровки при переключении диапазонов
- Отсутствие специальных источников питания.
- Произвольное пространственное положение, возможность монтажа на щите или на объекте (трубе).
- Стабильность метрологических характеристик.
|
|
Скачать руководство по
эксплуатации к датчику давления ДДМ. (pdf, 508 КБ)
