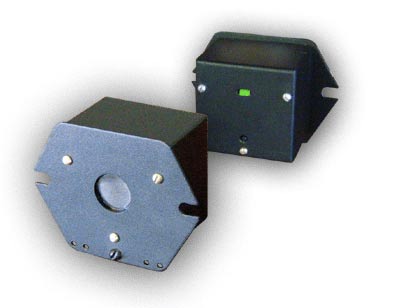

Устройство контроля пламени УКП-УФ
Предназначено для контроля наличия пламени в топочных агрегатах различного назначения, работающих на газообразном или жидком топливе и
выдачи сигнала для систем автоматики промышленного оборудования.
Принцип работы устройства основан на регистрации постоянной составляющей ультрафиолетового излучения в диапазоне 220..270 нм.
При воздействии на чувствительный элемент нормального источника ультрафиолетового излучения устройство регистрирует наличие пламени.
УКП-УФ не требует специальной настройки.
Габаритные размеры: 50 x 100 x 75 (мм)
Масса:
не более 0,3 (кг)
Функциональные возможности:
- устройство воспринимает характерную для пламени постоянную составляющую ультрафиолетового излучения;
- не реагирует на постоянное свечение раскаленных поверхностей;
- не требует специальной настройки;
- при наличии пламени устройство замыкает цепь опто-электронного реле.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Напряжение питания переменного тока | 220 В ± 5 % |
| Частота питающего напряжения сети | 50 Гц |
| Коммутируемое напряжение/ ток (AC/DC) | 60 В/ 400 мА |
| Ток потребления | не более 10 мА |
| Защита от короткого замыкания – вставка плавкая | 250 мА |
| Сечение жил линии связи | от 0,5 до 1,5 мм2 |
| Время задержки включения выходного сигнала при появле-нии пламени | не более 0,1 сек |
| Время задержки выключения выходного сигналапри исчезновении пламени | не более 2 сек |
| Время выхода на рабочий режим после подачи питания | не более 1 сек |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ |
| Температура окружающего воздуха | от +5 до +60 °С |
| Относительная влажность | до 80 % |

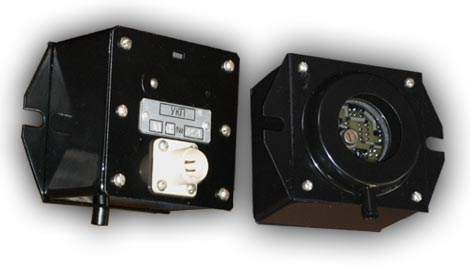

Устройство контроля пламени (УКП)
Предназначено
для контроля наличия пламени в топке котла, работающего на газообразном или жидком топливе как в
процессе розжига, так и при номинальной нагрузке. Позволяет выбрать диапазон частот,
исключающий влияние помех от осветительных ламп, вентиляторов и т. д.
Настройка осуществляется по светодиодному индикатору.
 Паспорт УКП (pdf, 116 КБ)
Габаритные размеры: 55 x 100 x 74 (мм)
Масса:
не более 0,5 (кг)
Функциональные возможности:
- устройство воспринимает характерные для пламени низкочастотные пульсации
излучения в инфракрасной части спектра;
- не реагирует на постоянное свечение раскаленных поверхностей;
- предусмотрено ступенчатое и плавное регулирование уровня усиления входного сигнала;
- имеется цифровой фильтр с переключаемым диапазоном частоты пропускания до 40 или 60 Гц,
что соответствует пульсации излучения при частоте 20 или 30 Гц переменного тока;
- при наличии пульсации в выбранном диапазоне устройство замыкает цепь опто-электронного реле.
Плата контроля пламени (ПКП)
Выполняет все функции УКП.
Устанавливается в стандартный корпус фотодатчика ФД1,
из которого удаляется крышка с колодкой и на это место устанавливается ПКП.
Паспорт ПКП (pdf, 115 КБ)
Габаритные размеры: 85 x
95 x 60 (мм)
Масса:
не более 0,5 (кг)
|
