Modbus OPC/DDE сервер для БУК-МП-11.
|
Lectus Modbus OPC/DDE server
Назначение, области применения Modbus OPC/DDE сервера
Modbus OPC/DDE сервер Lectus предназначен для предоставления данных OPC или DDE клиентам от блока управления БУК-МП-11 по протоколу Modbus.
OPC клиентом может выступать любая SCADA система: MasterSCADA, Intouch, Genesis, TraceMode и др. В Modbus OPC/DDE сервере Lectus реализована спецификация OPC Data Access 2.05A и OPC Historical Data Access 1.2.
DDE клиентом может выступать, например, Microsoft Excel.
Руководство пользователя (CHM, 442 Кб)
|
Возможности
- реализация функциональности OPC и DDE сервера;
- связь с Modbus RTU/ASCII сетью по выделенной линии, используя последовательный интерфейс
RS-232C или RS-485;
- связь через TCP/IP;
- связь через коммутируемые телефонные линии;
- работа в режиме "Master" и "Slave";
- конфигурирование иерархического адресного пространства доступных серверу переменных;
- доступные типы данных: byte, word, double word, short integer, small integer,
integer, single float, double float, currency, date, boolean;
- мониторинг значений переменных;
- вычисление значения переменной по заданной формуле;
- симулирование значения переменной (константа, случайное, счетчик);
- ведение подробного лога диагностических сообщений;
- формирование любого Modbus запроса;
- передача данных в любой SQL сервер.
|

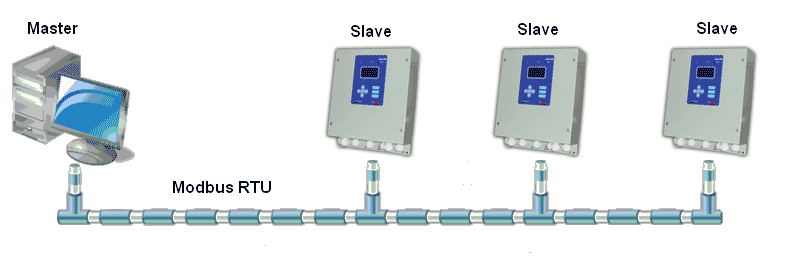

Для организации взаимодействия OPC/DDE сервера, установелнного на персональный копьютер, с блоком управления БУК-МП-11 необходимо использовать COM-порт,
с подключенным к нему преобразователем интерфейсов RS-232/RS-485.
Обмен данными осуществляется по протоколу Modbus RTU со скоростью 9600 бод.
|
|
|
|
|
